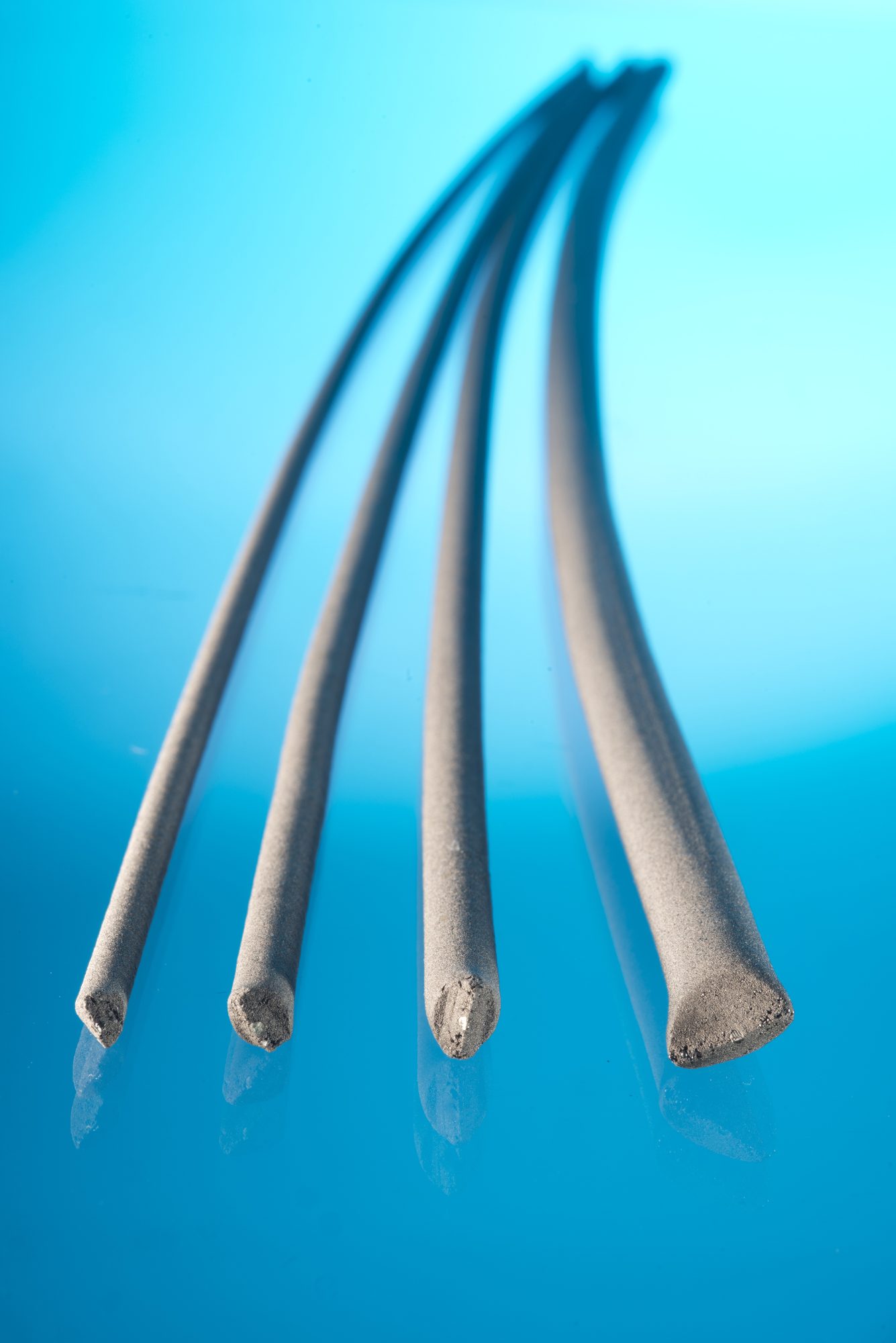

Druty elastyczne na bazie węglika wolframu
Opis
Elastyczne druty WFR 701 oraz WFR 702 powstają metodą ekstruzji. Składają się z osnowy w postaci drutu Ni oraz grubej otuliny z mieszaniny ziaren kruszonego (WFR 701) lub sferycznego (WFR 702) węglika wolframu dwóch typów CF (grube ziarna – podstawowe, drobne ziarna – dodatkowe) zamkniętych w niklowej matrycy.
Spawanie odbywa się palnikiem acetylenowo-tlenowym. Węgliki wolframu nie podlegają przetapianiu, co zabezpiecza przed nagrzewaniem materiału podstawowego. Używanie drutu z innymi technologiami (na przykład TIG) nie jest zalecane.
Przed aplikacją powierzchnia materiału podstawowego musi zostać wstępnie podgrzana do temperatury ok. 500°C. Równomierny i gęsty rozkład ziaren węglika wolframu powoduje, że osadzona warstwa ma bardzo dobry wskaźnik odporności na zużycie, porównywalny z technologią napawania PTA.
Możliwe jest uzyskanie powłok wielowarstwowych, przy czym wskaźniki twardości w osadzonych warstwach nie różnią się. Ponieważ drut zawiera samotopliwy (self-fluxing) stop niklu, zastosowanie WFR 701 umożliwia uzyskanie powłoki odpornej na korozję w różnych środowiskach.
Kompozycja drutu WFR 701
| Składnik | Udział | Granulacja |
|---|---|---|
| CF* (ziarno podstawowe) | 43% | 0,4–0,6 mm |
| CF (ziarno dodatkowe) | 20% | -125 +45 µm |
| Ni-alloy | 37% | -125 +20 µm |
lub, w wariancie o grubszym ziarnie: CF (ziarno podstawowe) 43% / 0,7–1,2 mm, CF (ziarno dodatkowe) 20% / -180 +63 µm, Ni-alloy 37% / -125 +20 µm.
* Fused Tungsten Carbide
Charakterystyka
| Składnik | Twardość | Temperatura topnienia Ts (°C) | Gęstość (g/cm³) |
|---|---|---|---|
| CF | HV0.1 2000–3000 | >2550 | 16,2 |
| Ni-alloy | HRc 40 | ~1100 | 8,2 |
Skład stopu Ni-alloy: Cr 7–9%; Fe 2–3%; Si 3–4%; B 1,5–1,8%; C 0,2–0,3%; Ni – reszta.
Wymiary i opakowanie
Ø 6 mm – dostępny, 15 kg / szpula.
Ø 4,5 mm i Ø 8 mm – na zamówienie, 5 kg / pręty 500 mm.
SULIQ.PL
