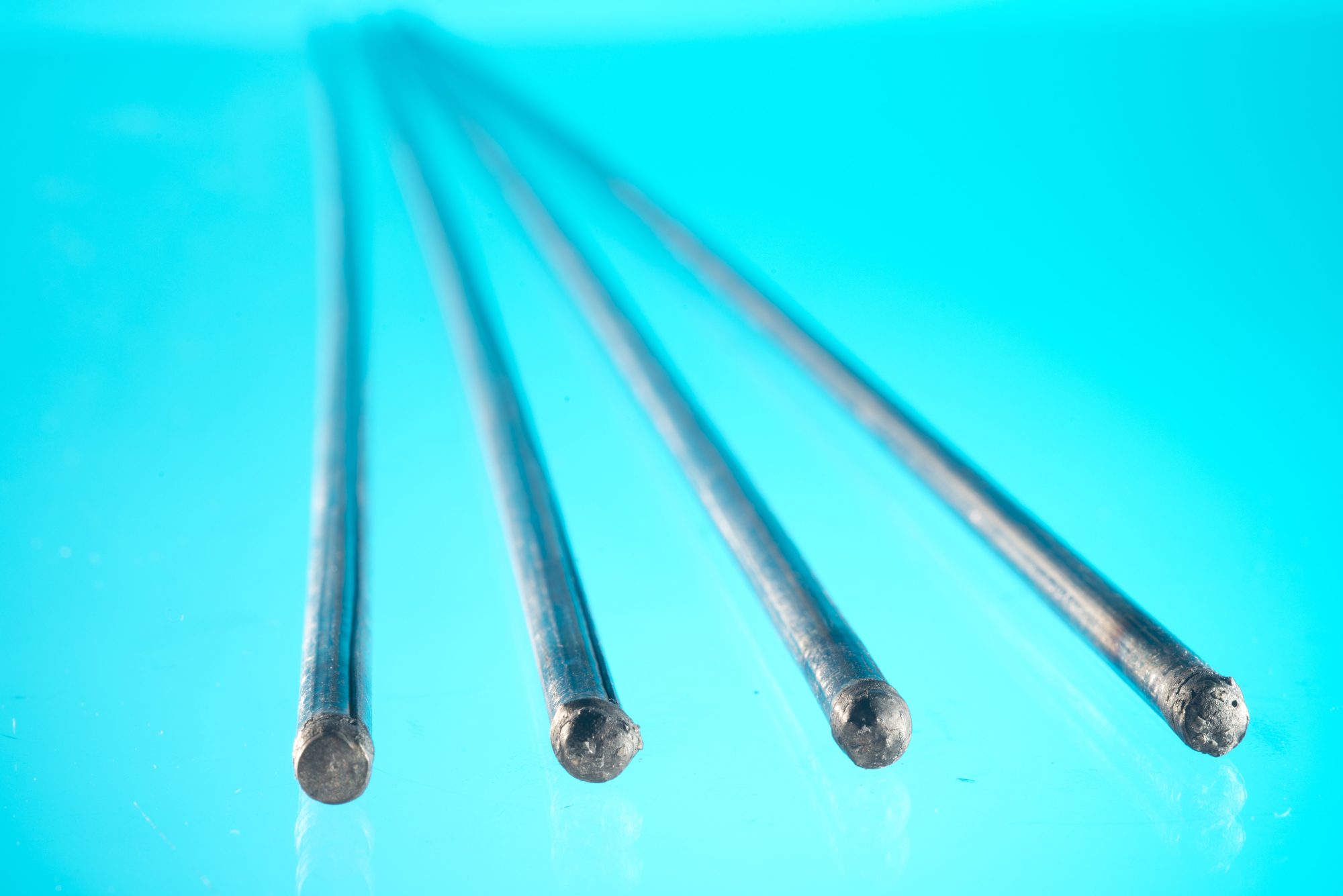

Rurkowe pręty proszkowe na bazie węglika wolframu
Opis
WR Fe-650, Fe-651, Fe-654 to rurkowy pręt proszkowy na bazie żelaza, wypełniony makrokrystalicznymi węglikami wolframu (CM). Koeficjent napełnienia prętów wynosi ok. 70%, przy wielkości frakcji 80–200 mesh.
Powłokę uzyskuje się metodą napawania palnikiem acetylenowo-tlenowym. Cząstki CM w powłoce są rozmieszczone równomiernie, bez efektu nagromadzenia w poszczególnych miejscach.
Powłoka uzyskana metodą napawania prętów rurkowych WR Fe-651, w połączeniu z dużą gęstością węglika, wykazuje bardzo dobrą odporność na erozję – np. w aplikacjach, gdzie występuje kontakt z błotem, glebą i betonem.
Przed aplikacją powierzchnia materiału podstawowego musi zostać wstępnie podgrzana do temperatury ok. 500°C.
Kompozycja pręta WR Fe-651
| Składnik | Udział | Granulacja |
|---|---|---|
| CM* | 70% | 80–200 mesh |
| Fe-Alloy | 30% | – |
* Mono Tungsten Carbide + Atomized Self-Fluxing Nickel-based Alloy
Charakterystyka
| Składnik | Twardość | Temperatura topnienia Ts (°C) | Gęstość (g/cm³) |
|---|---|---|---|
| CM | HV0.1 1900–2100 | Td | 15,2 |
| Fe-alloy | HRc <20 | >1450 | ~8 |
Typowe wymiary
Ø 4,0 x 700 mm
Ø 5,0 x 700 mm
Ø 6,0 x 700 mm
Zastosowanie

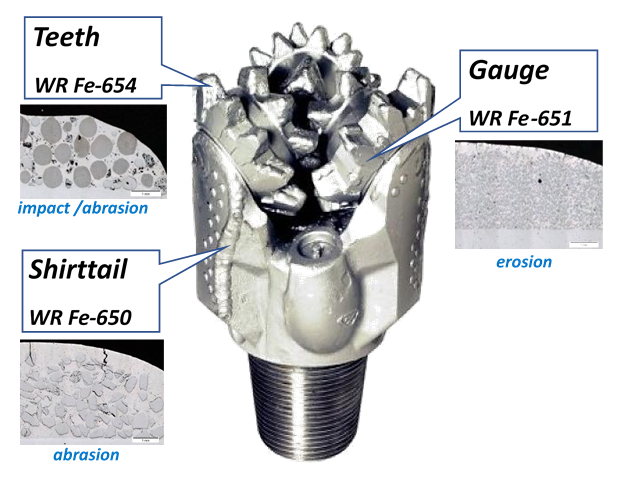

Napawanie elementów świdrów trójgryzowych przeznaczonych dla branż poszukiwań naftowych, wiertnictwa inżynieryjnego oraz górnictwa węglowego.
SULIQ.PL
